2.2 MHz Line-Qualifier ELQ2Plus (bis ADSL2+)




Der "Alleskönner" bis 2,2 MHz (gesamter ADSL2+ Frequenzbereich)


Elektronika_ECFL30

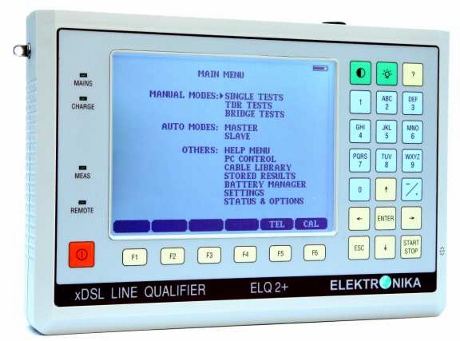

Mit dem ELQ2+ verfügen Sie über ein universelles Breitbandmessgerät für die gesamte Bandbreite bis 2,2 MHz.

Dieses Gerät ermöglicht Ihnen die präzise Erfassung aller grundlegenden und übertragungstechnisch relevanten Parameter auf symmetrischen Leitungen.

Somit können sie die Leitungen eines dicht beschalteten Kabels qualifizieren und selektieren. Mit den Ergebnissen sind Sie in der Lage, die optimale Beschaltung durchzuführen, die erzielbaren Bitraten des eingesetzten Übertragungsverfahren zu prognostizieren.

Störsignale können Sie nicht einfach nur nummerisch erfassen, sondern auch spektral darstellen um somit das störende System zu identifizieren.

Neben dem Spektrumanalysator können mit dem ELQ2+ auch Dämpfung, Erdunsymmetriedämpfung (LCL), Reflexionsdämpfung, Nebensprechdämpfung (XTALK), Geräuschpegel (auch über verschiedene Bewertungsfilter), und vieles mehr gemessen werden.

Bei diesem von Grund auf gut durchdachten Gerät bootet beim Einschalten nicht erst ein Betriebssystem, es läuft kein lästiger und batteriefressender Lüfter, wie bei anderen Geräten auf dem Markt. Das Ergebnis dieser Entwicklungsphilosophie ist ein schnell einsatzbereites Gerät und eine absolut unschlagbare Betriebszeit im Batteriebetrieb.

Im "Master-Slave-Betrieb" können mit zwei Geräten auch End-to-End-Messungen wie, Einfügedämpfung und FEXT durchgeführt werden.

Als einzigartiges Highlight sind die vorprogrammierten Templates zu nennen. Im Master-Slave-Betrieb werden hiermit automatisch alle für das gewählte Übertragungssystem relevanten Messungen durchgeführt, der Rauschabstand (S/N bzw. SNR) erfasst und daraus die erzielbare Übertragungsbandbreite ermittelt. In diesen Templates werden auch Grenzwertverletzungen signalisiert.

Alle Messergebnisse lassen sich im Gerät speichern und können mittels der mitgelieferten Software auf einen PC übertragen werden.

Als Optionen werden angeboten:

  • Kabelmessbrücke (buildt in)
  • Editor Programm zur Erstellung eigener Templates
  • Unterbrechungsmessung (micro Interrupts)
  • Sprachkanalmessung
  • ESEL-Messung (zur Einstellung des DPBO-Modes)
  • DPBO-Template (zur Bandbreitenermittlung an DSLAM mit PSD-Mask-Shaping)

In der von uns angebotenen Version ist bereits ein TDR mit integriert

Die Vielfalt der Möglichkeiten lässt sich noch viel ausführlicher beschreiben. Das komplette, 4-tägige Mess-Seminar für dieses Gerät bieten wir unter "Schulung/Seminare" an.

Alle HF-Messungen für symmetriische Leitungen vereint in einem Gerät.



Download Datenblatt ELQ2+ deutsch (PDF)
(Adobe Acrobat Reader erforderlich)



  • Leicht anzuwenden durch intuitive Menüführung
  • Fünf Geräte in einem:
    - Spektrumanalyser bis 2,2 MHz
    - Breitbandmessgerät zur Messung aller nachritentechnisch relevanten Parameter wie:
     * Pegelsender /Pegelempfänger
     * Leitungsdämpfung / Nebensprechdämpfung
     * Unsymmetriedämpfung / Reflexionsdämpfung
     * Impedanzmessung
     * Impulsgeräusch / Geräuschpegel (bewertet nach IEEE und unbewertet)
    - DMM (Multimeter) zur Messung von Fremdspannung (DC/AC), Widerstand, Kapazität und isolation
    - TDR zur Ortung von niederohmigen Schlüssen, Unterbrechungen und Kopplungen
    - Aktive Messrücke für die präzise Fehlerortung (optional)

  • DC- und AC-Fehlerortung (Widerstandsfehlerortung RFL):
    - 2-Punkt-Messung (Murray-Methode)
    - Küpfmüller-Methode (DC und AC möglich)
  • Widerstandsmessungen
    Isolationswiderstand
    - Schleifenwiderstand
    - Widerstandsunterschied
  • Automatische Messsequenzen
  • Kapazitätsmessung als Betriebs- und Einzelkapazitäten, kapazitive Symmetrie
  • DMM-Messungen (Multimeter)

    TDR:
  • Sehr hohe Reichweite
  • Zwei symmetrische Eingänge ermöglichen:
    - Reflexionsmessung auf einer Leitungen
    - Vergleich zweier Leitungen (live)
    - Vergleich zwischen Live-Messung und gespeicherter Kurve
    - Differenzmessung zweier Leitungen
    - Differenzmessung zwischen Live-Messung und gespeicherter Kurve
    - Ortung von Kopplungen (XTALK)
  • Gut ablesbare, klare Kurvendarstellung auf großem LCD-Display zur exakten Diagnose von Fehlerstellen
  • Zoom-Funktion (Lupe)  zur detaillierten Auswertung
  • Einstellmöglichkeit der Laufzeiten in v/2 oder VOP
  • Gruppenlaufzeitverzerrung (als Option)
  • Wählbare Menüsprachen: Deutsch, Englisch, Russisch
  • PC-Schnittstelle zur Datenübertragung (Messergebnisse) auf einen PC
  • Integrierte wiederaufladbare NIMH-Batterie, mit inteligentem Batteriemanagement (wird im Gerät geladen)
  • Speicherung von Einstellungen und Messergebnissen
  • Im Master-Slave-Betrieb auch als Diensttelefon verwendbar. Besonders praktisch bei sonst fehlender Kommunikationsmöglichkeit ("Funkloch", etc)
