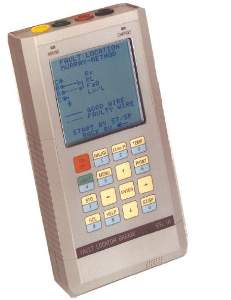

Kabelmessbrücke (RFL) EFL10

Die "kleine" Kabelmessbrücke EFL 10 von ELEKTRONIKA in überarbeiteter Version
***Jetzt deutlich fremdspannungsfester***

Microprozessor-gesteuertes Kabelmessgerät zur DC- und AC- Fehlerortung nach den gängigen Verfahren der Widerstandsfehlermessung (RFL) mittels Stromverzweigungsmessung.

Mit zusätzlichen Messfunktionen zur Kabelqualität und DMM-Messungen.

Ermöglicht schnelle und präzise Fehlerortung an TK-Kabeln.
Darüber hinaus können auch konkrete Aussagen zur Kabelqualität getroffen werden.

Dies alles untergebracht in einem handlichen Gehäuse für den rauhen Feldeinsatz.


Download Datenblatt EFL10 (PDF)
(Adobe Acrobat Reader erforderlich)

• Leicht anzuwenden durch intuitive Menüführung (Englisch)

• Handliches Format für den Feldeinsatz geeignet

• DC- und AC-Fehlerortung (Widerstandsfehlerortung RFL):
  - 2-Punkt-Messung (Murray-Methode)
  - 3-Punkt-Messung (Mit Hilfsleitung)
  - Küpfmüller-Methode
  - Unterbrechung (kapazitiv)Differenzmessung zweier Leitungen
  - Vertauschung (kapazitiv)
  - Ortung von Kopplungen (kapazitiv)
• Messung des Isolationswiderstandes

• Messung des Schleifenwiderstandes

• Widerstandsunterschied-Messung

• Kapazitätsmessung als Betriebs- und Einzelkapazitäten

• DMM-Messungen (Multimeter)

• Messung der Kabeltemperatur mittels optionalem Temperaturfühler

• Kapazitive Unterbrechungsmessung

• Wählbare Menüsprachen: Deutsch, Englisch, Russisch
• RS232-Schnittstelle zur Datenübertragung (Messergebnisse) auf einen PC, sowie zum Geräteupdate

• Intergrierte wiederaufladbare NIMH-Batterie, mit inteligentem Batteriemanagement (wird im Gerät geladen)

• Speicherung von Einstellungen und Messergebnissen

• Spezielles Programm zur Durchführung der jährlichen Kalibrierung
